正月明けからかまっている、どうにも手に負えないクローラークレーン、






↑　こいつには、リモコンがついていて、機械の操作レーバーで操作しなくとも、

石を片手に添えながらリモコンで遠隔操作できるので、大変重宝しているのだが、

そのリモコンが数年前から調子が悪く、途中で電源が落ち、使えなくなってしまい、、、



テスターでバッテリーの電圧を測ると、12V以下、

なので電圧が足りず、リモコンが効かなくなり、その原因はエンジンのジェネレーターが壊れていると思い込んでいたのだが、

年次点検時に見てもらうと、なんとヒューズ切れ、いとも簡単に解決した、

と、喜んで入られず、、、　　状況は変わらず。。。


＜ここまでは以前書いた内容＞

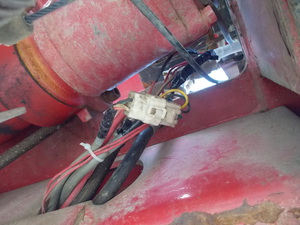

さて、今日は配線図をもとに、すべての配線を片っ端から追ってみた。




なんと驚き、

　

配線図に書いてあり、


　


ここに付いていなくてはいけない、DC12V→DC24V　昇圧コンバーターがない？！


このクレーンは、トラッククレーンの流用であり、トラックは24V電源なので、

配線図上12Vから24Vに昇圧して、クレーンのバルブへ入っているのは理解できるが、、、



ちなみにこの配線図は、こいつの後期モデルのものなので、前期型のこいつは12Vで動く機械に違いない、と　信じるほかなく、、、



バルブに入る電圧を測定すると、13V強、途中で漏電はしていないようで、

となると、原因は、コンピューター（リモコンの受信機）か、リモコン本体に違いない！




そう、

リモコン操作をしていて、極たまに、クレーンのブームがわずかに縮む事があり、

その原因を考えると、リモコン内のポテンショメーターのニュートラル位置がずれている？？






そこでリモコンをバラしてみるも、ポテンショメーターのニュートラルを合わせる余地もなく、、、







○　左　ブームの伸縮　　　○　右　アクセル　　の　ポテンショメーター。


さて、

○　右　　アクセルのポテンショメーターは、ニュートラル位置は関係ないので、

○　左　　伸縮のポテンショメーターと入れ替えることに。





石工職人のオイラ、半田ごて片手に今日も楽しく遊ばせてもらっています。

(=^▽^=)






　




試運転を1時間ほど、　　電源が落ちることも、稀に起きる誤作動もなく、今度こそ修理成功！！　


(嬉〃∀〃)ゞ☆:・ﾟ.*　　　　


　　　　　　　　　　　　かぁ　？
